发格产品

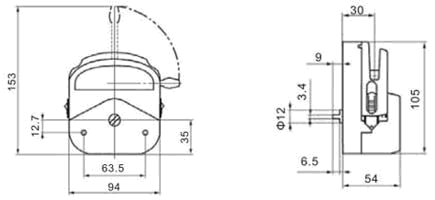

YZ15

白色泵头材质进口PSF材料,黑色泵头材质进口PPS材料









产品描述 详细参数

各型号适用软管:

●YZ15:壁厚1.6mm

●YZ25:壁厚2.4mm

●YZ35:壁厚3.5mm

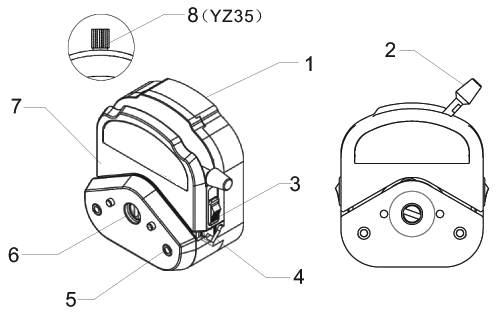

部件名称及作用

1.扁轴端:用于连接驱动器联轴器及泵头串联

2.扳杆:安装软管时使用

3.滑块:下压后,与滚轮装置共同挤压软管

4.管卡:滑块下压后将软管卡住,使软管不能窜动

5.固定孔:穿过泵头螺钉,将泵头固定在驱动器上

6.联轴器: 使用双泵头时用于泵头串联。

7.上滑块:扳动扳杆带动滑块上下移动,方便快捷的更换软管。

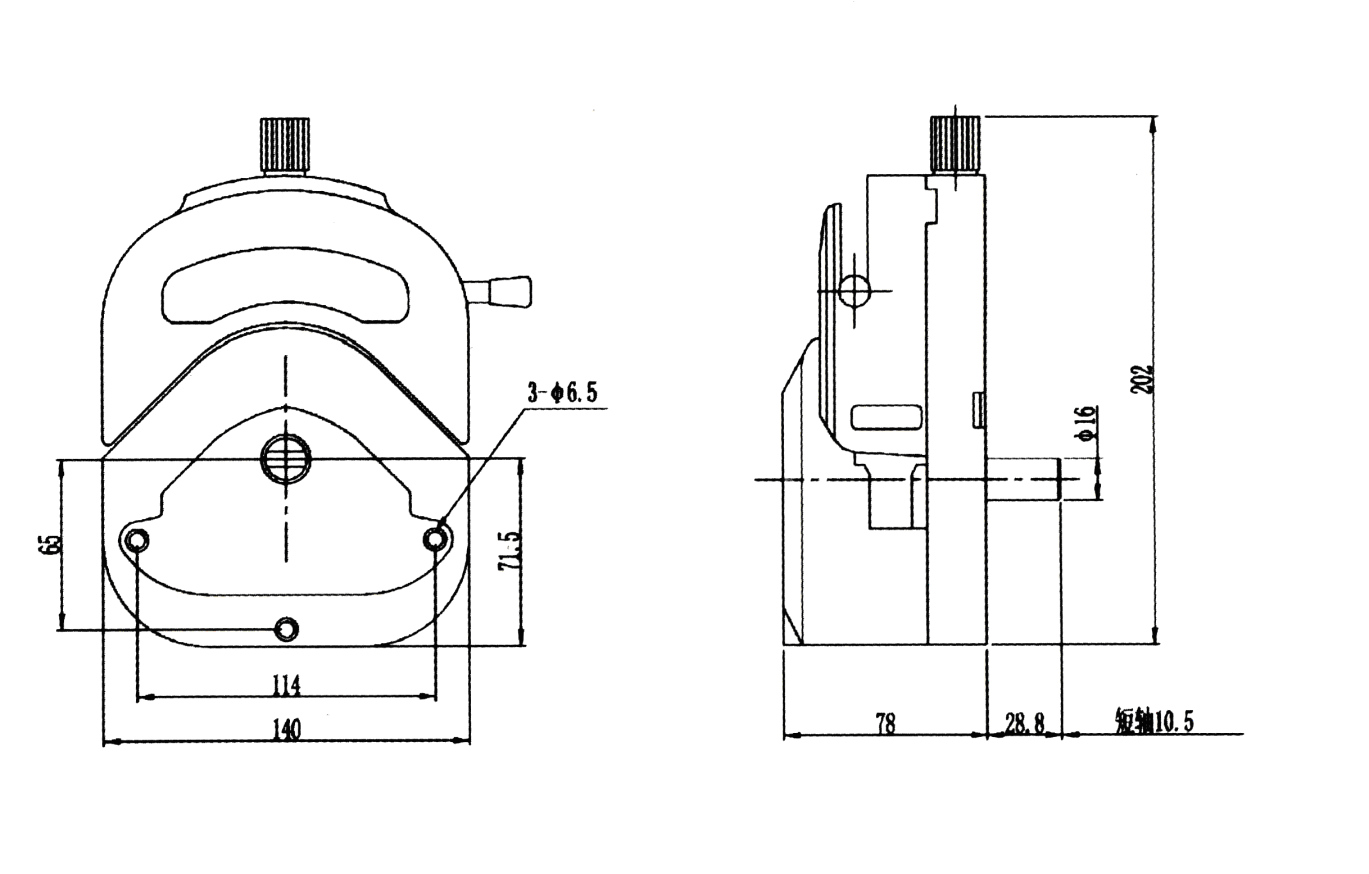

8.压管间隙微调旋钮(YZ35)

使用方法安装泵头

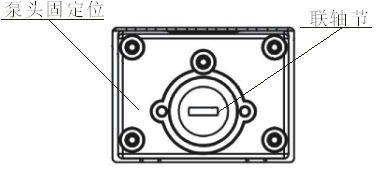

●将泵头扁轴一侧朝向驱动器,对准泵头支架中的联轴器凹槽推入,使泵头后面紧贴泵头支架。

●将附带的两只(YZ35三只)螺丝插入固定孔,旋紧泵头螺钉(不要用力过大)。

安装软管

●向左扳动扳杆到水平位置,滑块抬起

●选择与泵头规定壁厚适用的软管

●向上扳动一侧管卡,将软管放入,再扳动另一侧管卡,将另一侧软管放入。

●理顺泵头内部软管,使之自然伸展,无扭曲。

●向右扳动扳杆至右侧水平位置,滑块下压到位。

取出软管

●向左扳动扳杆到水平位置,滑块抬起。

●分别抬起两侧管卡,取出软管。

使用方法

●请使用与泵头型号相适应的软管,参见下表

●泵头运行中对软管有磨损,使用中应注意检查软管磨损情况,定期更换软管或将泵头内移动软管到新的位置。

●软管流量随使用时间延长而减小,请注意适时调整蠕动泵转速(流量型蠕动泵请重新标定流量)

●YZ35顶部的调整旋钮可微调泵头压紧量,如出现不能输送液体或输出压力不够时,可适当顺时针旋转至输出正常。

●长时间停用蠕动泵,请将泵头滑块抬起,释放软管,延长软管使用寿命。

●泵头主要结构为PSF材质,能耐大多数化学物质,如有疑问,请使用前咨询我公司。

●泵头无需特别维护。

●如使用中出现软管破裂,请及时清理溢出的液体,再次使用前应检查泵头滚轮是否运转灵活,如果发现滚轮运转不灵活,请联系本公司,强行使用将加剧软管磨损并损坏泵头。
